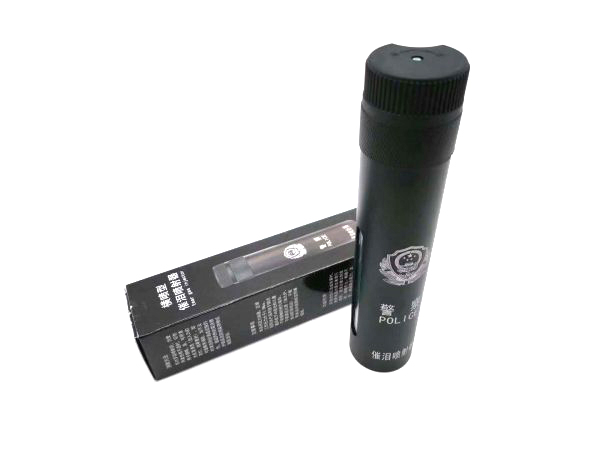

产品名称：新标催泪喷射器（横喷型），型号：C1-ZD000023型，生产商：山东中盾警用装备集团有限公司。该产品是2023年新型单警装备、背负式催泪驱散器等警械设备框架协议采购项目入围器材。

产品符合 GA884-2018《公安单警装备 催泪喷射器》中的相关技术要求。

产品参数：

1、颜色：主体颜色为黑色，喷嘴颜色为白色，催泪剂溶液颜色为蓝色；

2、重量：约199.9g；

3、尺寸：高度约176mm，**外径约39.5mm ，罐体外径约37.8mm，观察窗宽约7.9mm，高约79.8mm；

4、催泪剂溶液：1）体积70.6ml；2）合成辣椒素质量百分比1.93%；3）乙二醇体积百分比52.5%；3）1,2-丙二醇体积百分比25.34%；4）乙醇体积百分比5.30%；

5、喷射性能：1）喷射距离：≥4m；2）喷射时间：≥7s；3）喷射为定向射流状；4）有效喷射3s后，放置8h后喷射距离＞3m；5）喷射距离＞3m的时间：＞4s；

6、稳定性：经老化试验后，表面无剥落，不解体，不泄露，不爆裂，符合GA 884-2018的要求；

8、承压安全性：经980N承压后，没有解体和泄露，喷射距离大于4m，喷射时间7.77s，完全喷射后剩余1.2ml；

9、保险盖可靠性：配有安全可靠的防止误喷射的保险盖；装配平滑、复位顺畅，按钮开关松紧适度，有足够的回复力。保险盖重复启闭100次后，可正常使用；

10、振动和跌落可靠性：在带包装条件下经加速度幅值为2m/s2，频率为5Hz~55Hz，正弦振动时间1h，振动试验后，不解体、不泄露、不爆裂，保险盖和喷嘴不松脱；经振动试验后的催泪喷射器以正立、倒置和横放三种姿态，从1.5m高度自由跌落至水泥底面上，各试验四次，不解体、不泄露、不爆裂；

11、温度适应性：-30℃~55℃的环境下，不解体、不泄露、不爆裂；

12、外形标志：

①催泪喷射器正面应有“警徽”图样和“警察”、“POLICE”、“催泪喷射器”字样，字样和图样应清晰完整、准确牢固；

②“警徽”图样应符合GA 244的规定，高度尺寸为25mm；

③“警察”字样为二号黑体，字间距8.5mm，位于警徽正下方；“POLICE”“催泪喷射器”字样为二号黑体，位于警徽下方；

④催泪喷射器背面有激光雕刻产品**编号，编号字体为黑色，字高3.5㎜，编号下端距罐体底部平面4.5㎜±1㎜，罐体底面有**性标示产品生产日期和失效日期，字体为黑体，字高为2.5㎜，前四位为年份，后两位为月份；

催泪喷射器表面应洁净、无变形、无催泪剂气味；

催泪喷射器上应用激光雕刻警徽及标志，图案和字体应清晰。

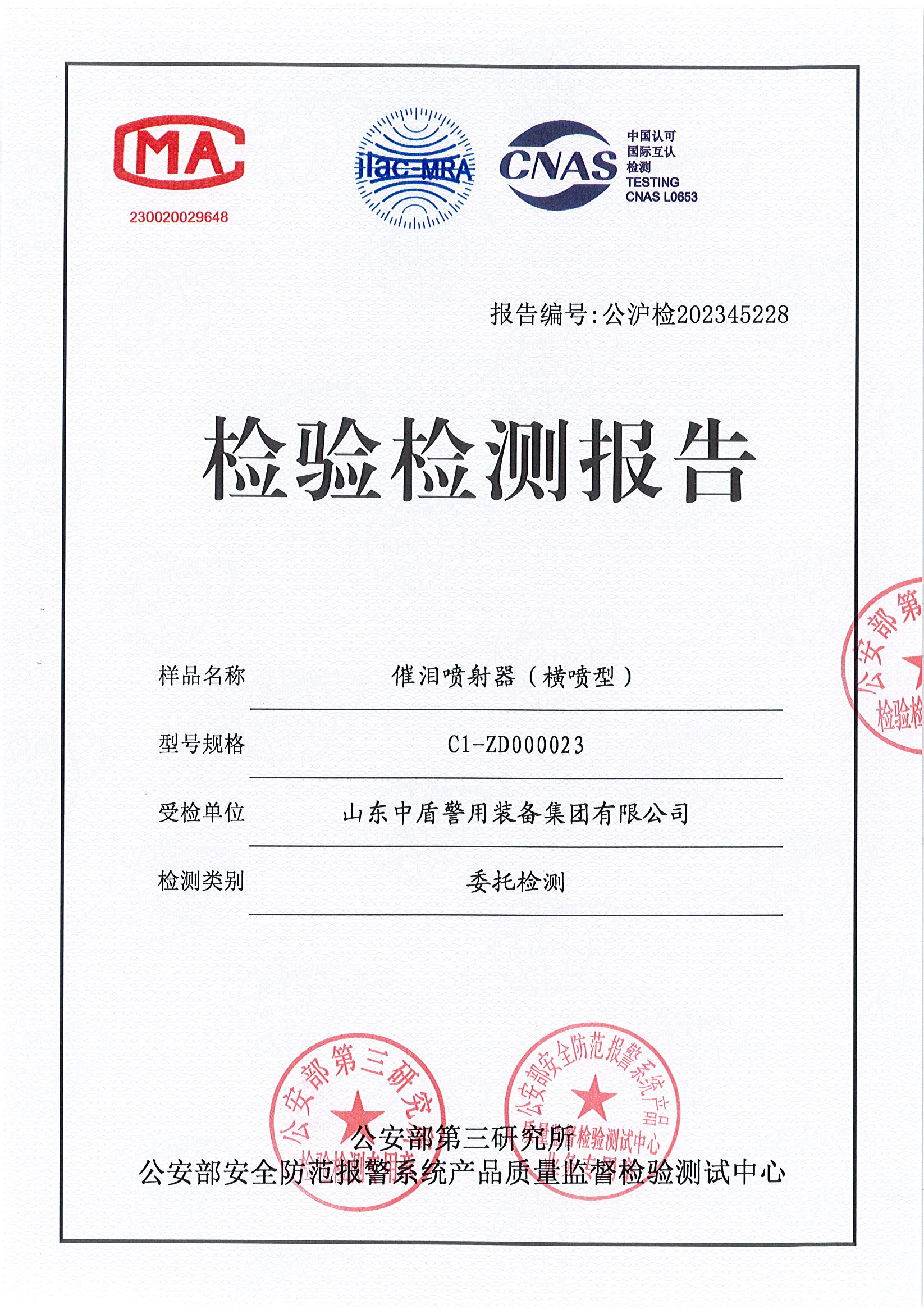

新标催泪喷射器（横喷型）检测报告
